ドラレコ取付　DRY-ST3000P

※　ドライブレコーダーの取付はあくまでも参考までに、取付は自己責任でお願いします。

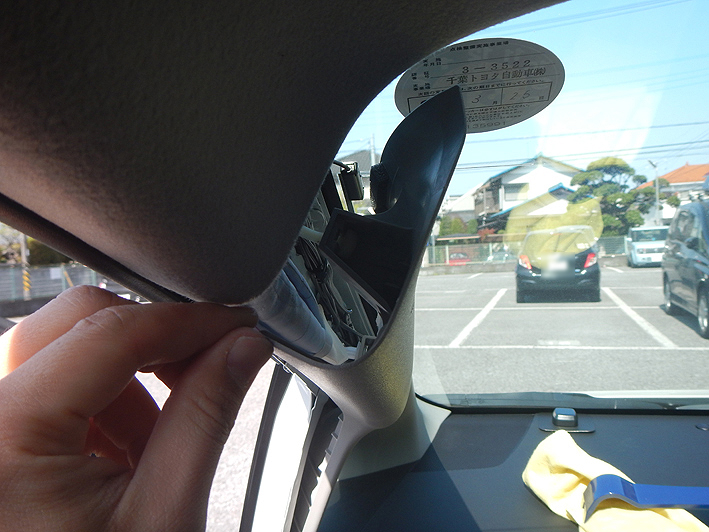

ピラーを取り外します。

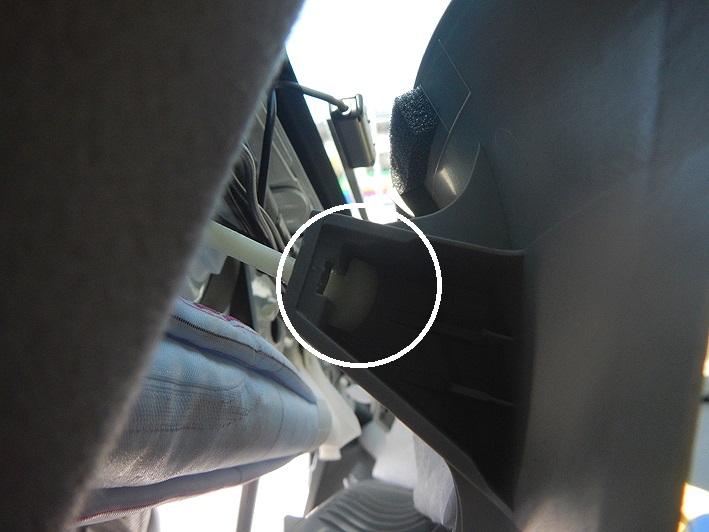

あの白い部分がなかなか取れない。一番苦戦したかも。

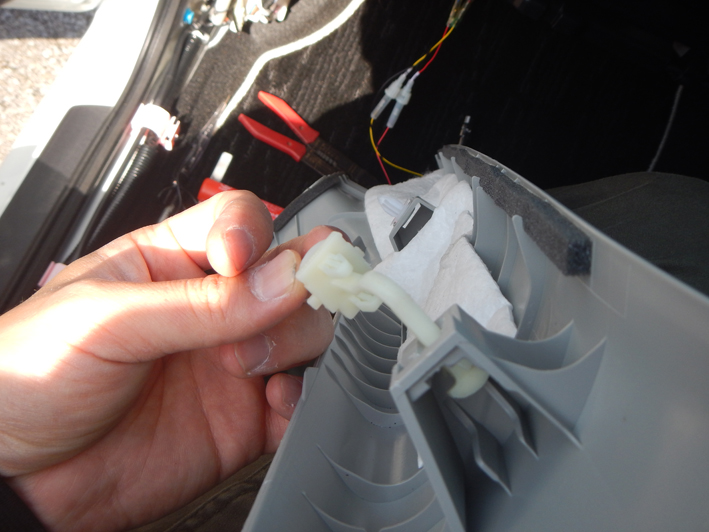

何とか取れました。複雑な作りです。

USB電源直結コードですね。準備段階で取り付けたギボシ端子（オス）。

USB電源直結コードとOP-VMU01を接続します。OP-VMU01側はギボシ端子（メス）

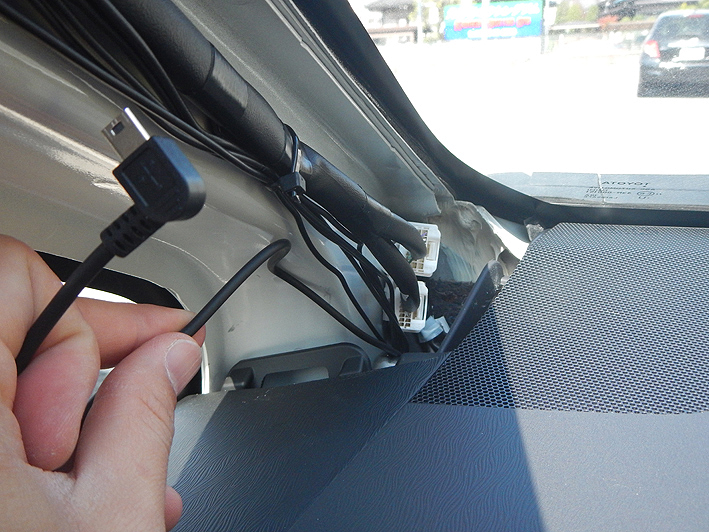

USB端子をコンソールBOX裏の隙間から上に持っていきピラー沿いにはわせ、天井まで持っていきます。

天井までUSB端子を持って行き余丁も取ります。で、ピラーのカバーを取り付けます。

USB電源直結コードとOP-VMU01の接続をしっかり確認し、もう一度アースも取付けているか確認します。
そして、車のエンジンをON。

ドラレコが起動するか！？エンジンON・・・・赤文字のREGが表示されました。大丈夫そうですね。

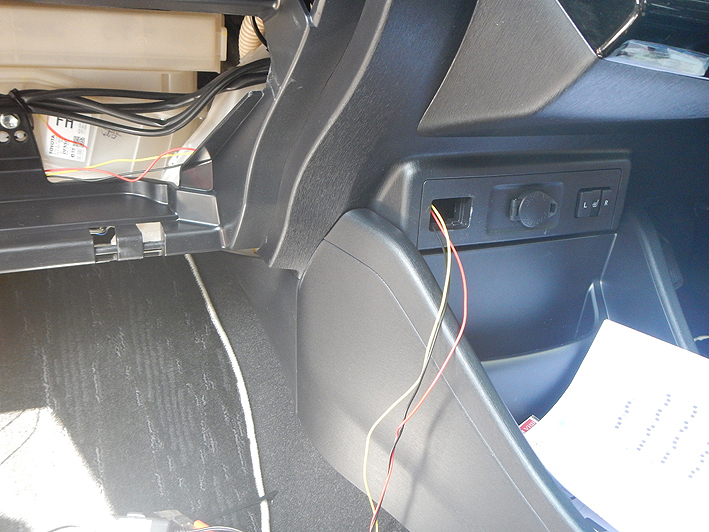

OP-VMU01は駐車録画ON／OFFの切替ができるので邪魔にならない場所に取付けます。

※　OP-VMU01　：　電圧監視機能付　電源ユニット

運転席から操作できる位置を色々考えましたがここが一番いいかなと。ONにするとLEDが赤点灯します。

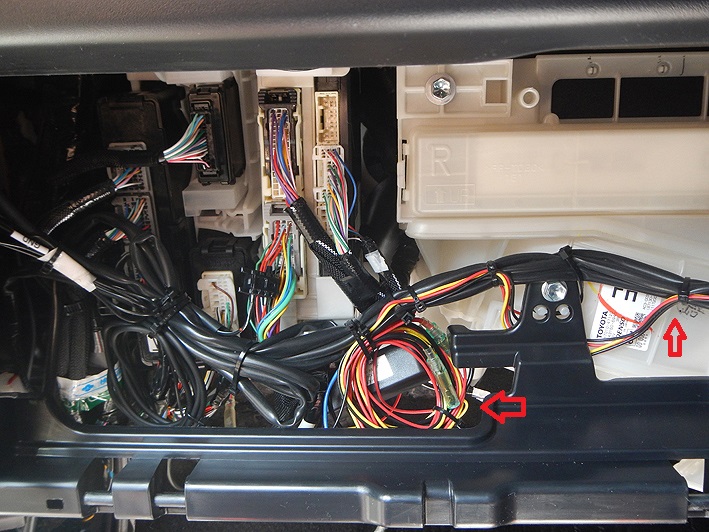

後は長い長いコードを綺麗に束ねて隠しますよ。

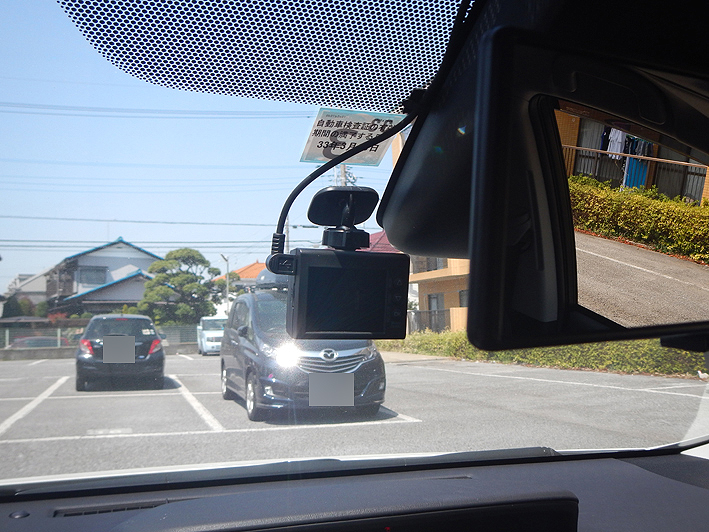

ドラレコを取付ます。

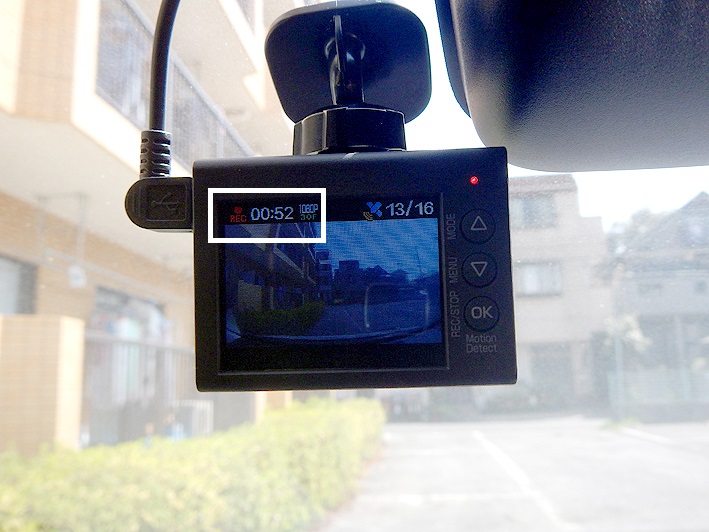

再度車のエンジンをONに。REGマークと録画時間がカウントされます。

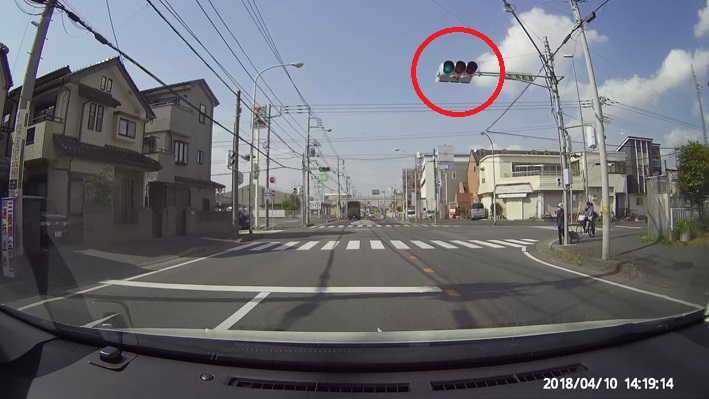

では早速車を運転し、ドラレコの映像を確認。信号機の色もしっかり分かります。

っとこんな感じでドラレコ取付完了です。
