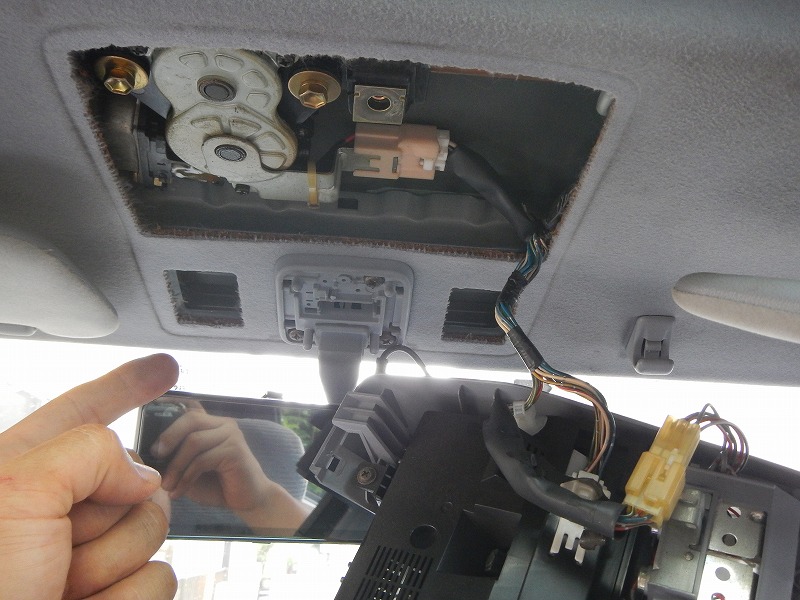

では、ここからバックモニターのコードを入れてバックドアガラスまで持っていきますよ。

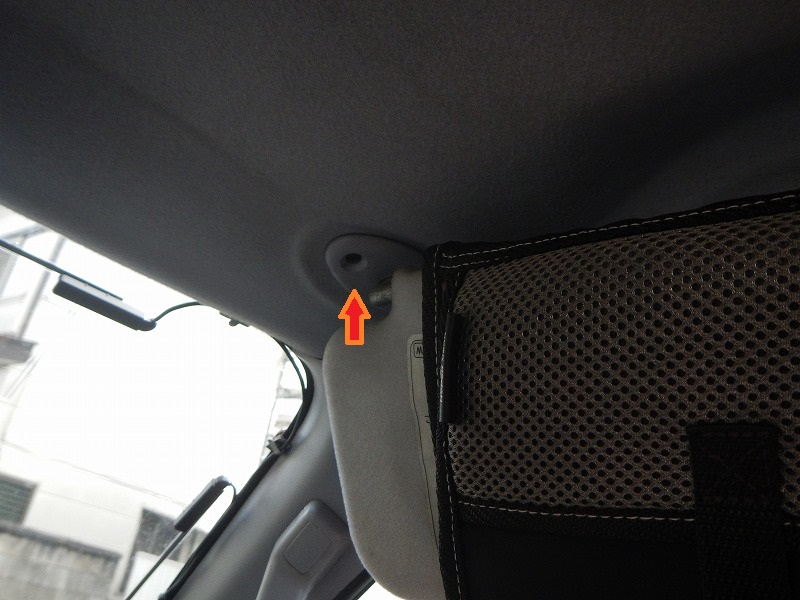

日よけ部分を取外します。

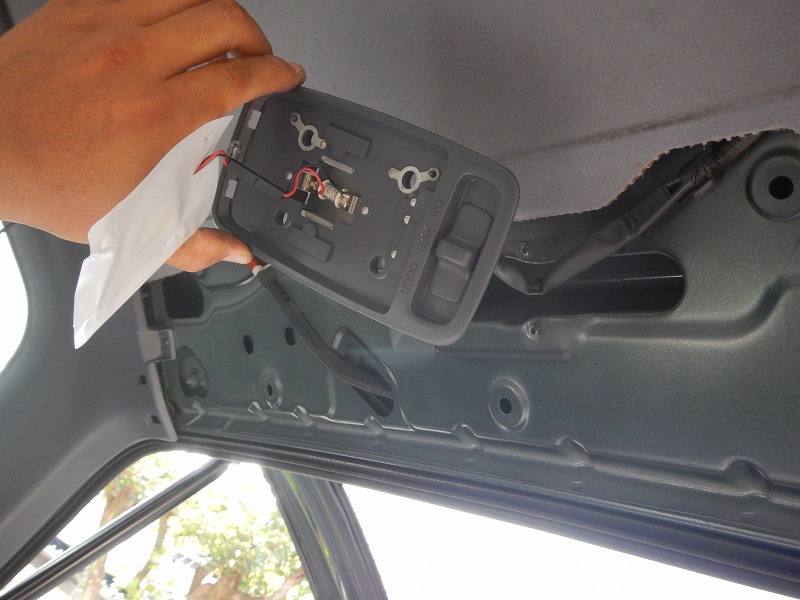

バックドアを開いた時のランプ部分を取外します。

こんな感じでバックモニターのコードを持っていきます。

テールランプを取外すと各ランプのコードが出てきます。

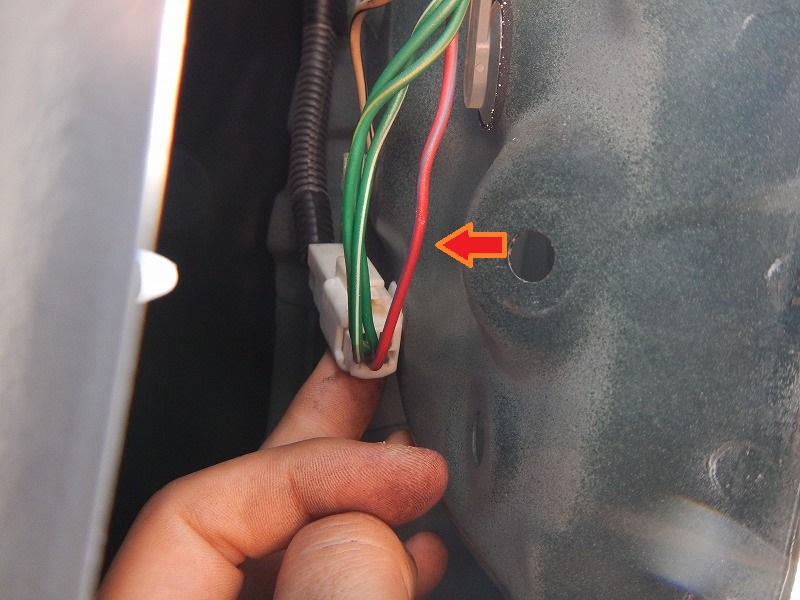

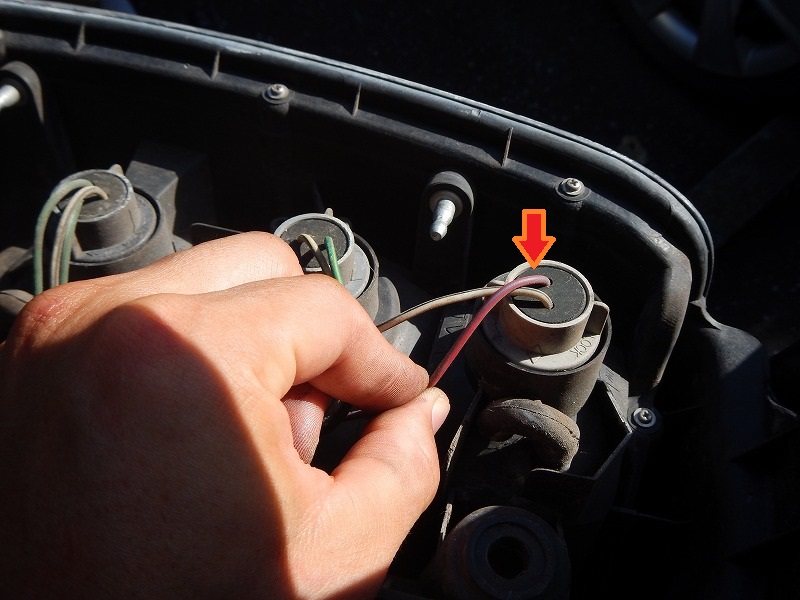

で、バックに入れた時に光るランプのコードはここ。

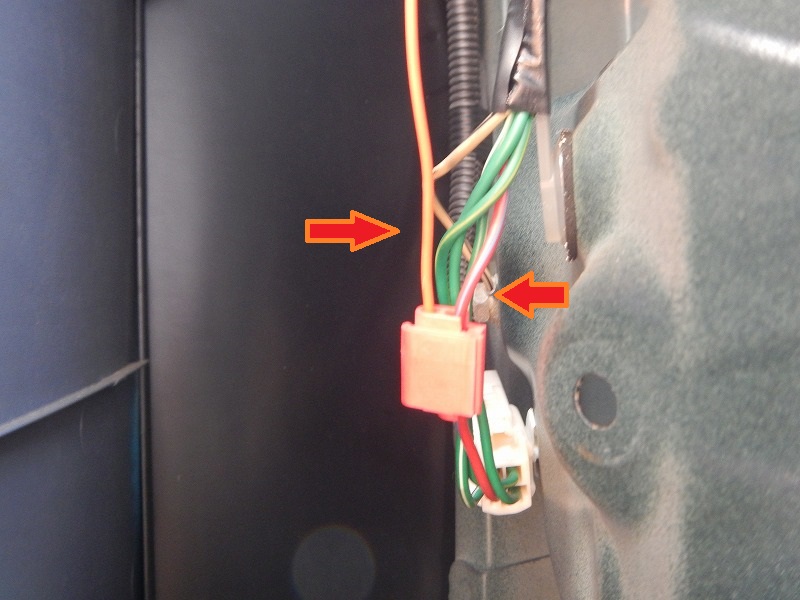

なので、ドラレコのコードとバックランプのコードをジョイントします。

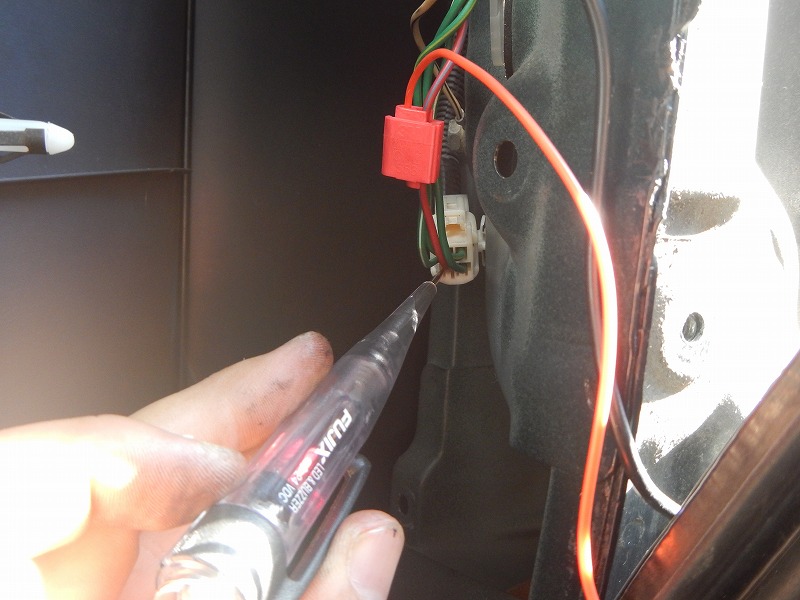

一応バックに入れた時通電するかテスターで確認です。

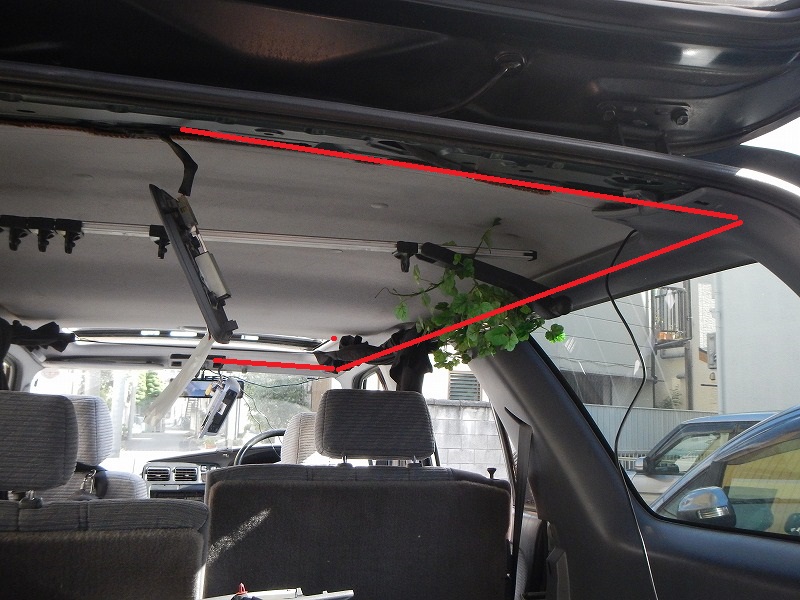

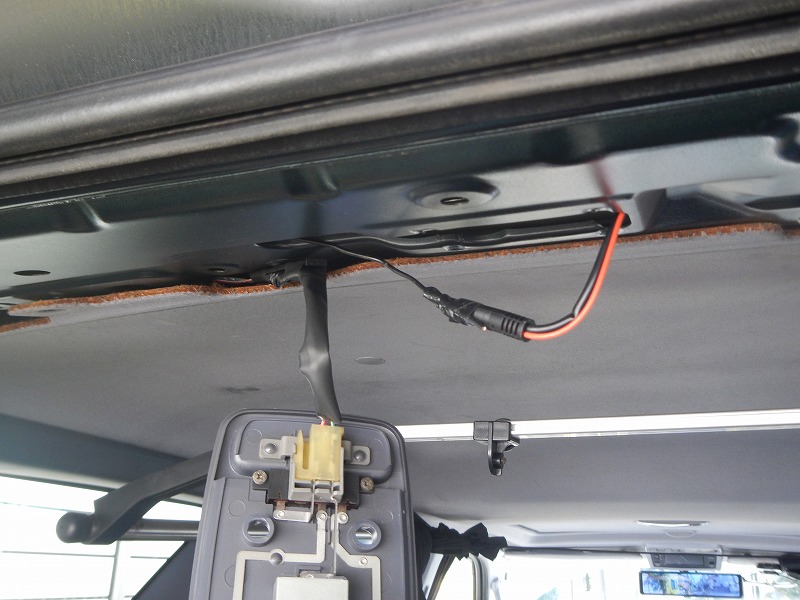

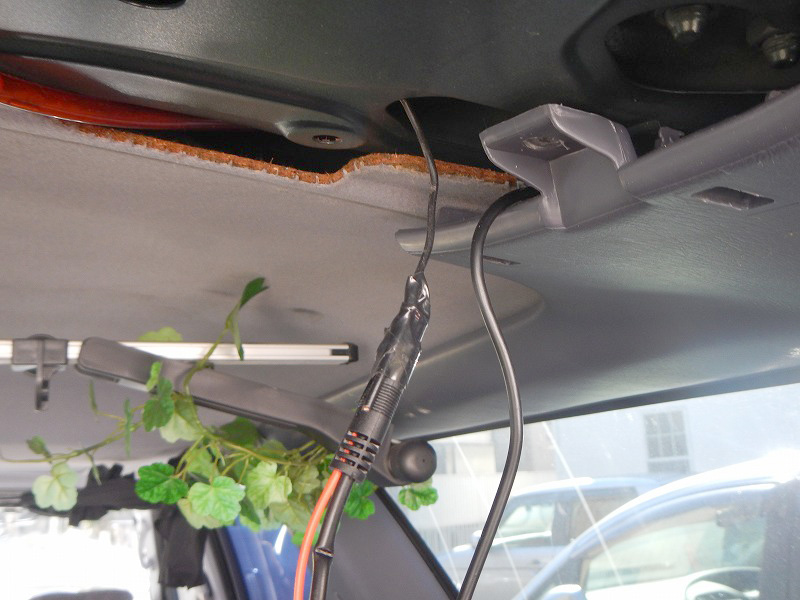

次に天井裏よりバックモニターの取付け位置までコードを這わせます。

こんな感じで持ってきました。

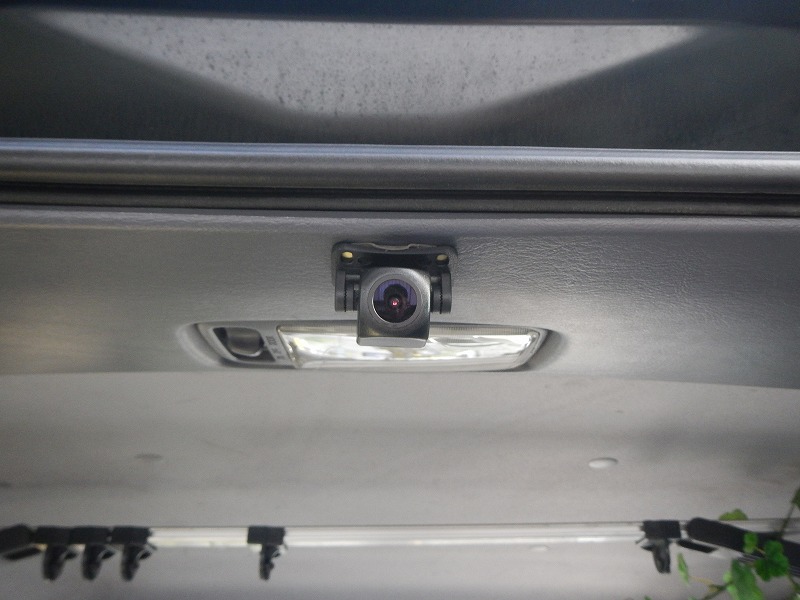

そして、モニター取付けです。

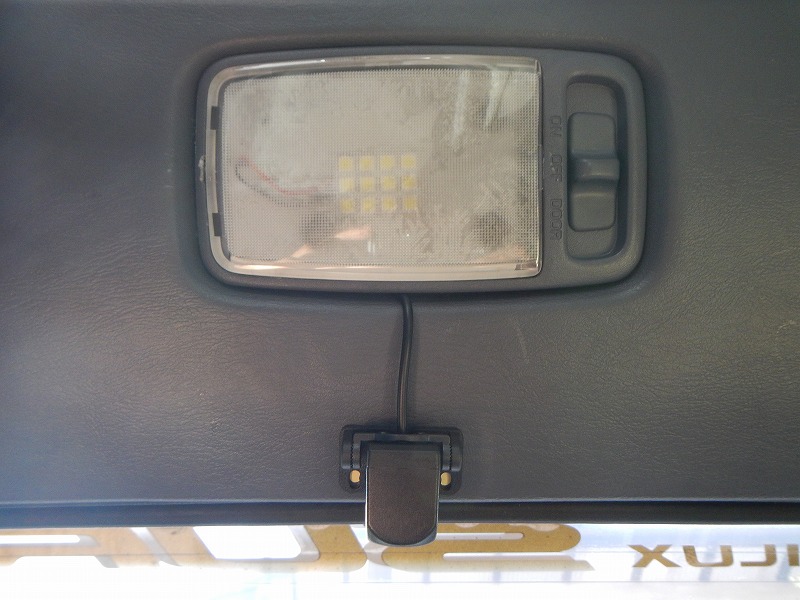

こんな感じで車内にモニターを取付け完成です。

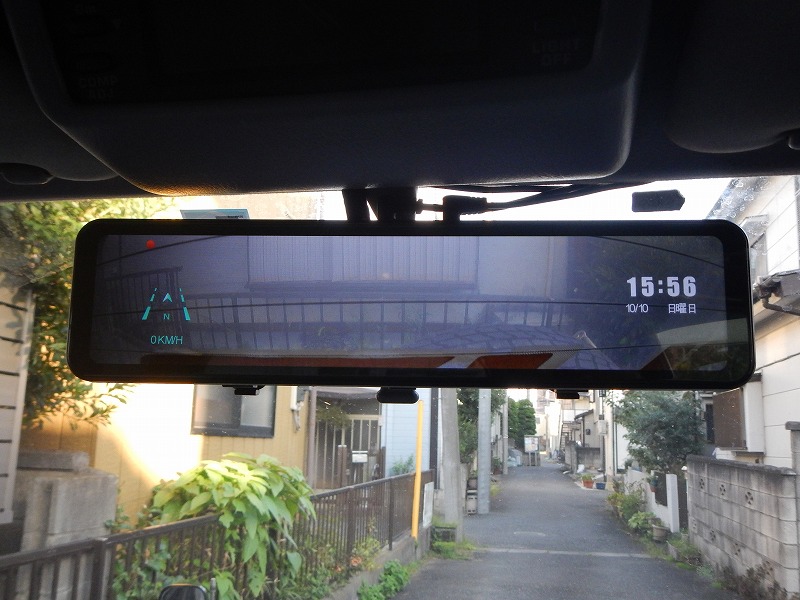

バックモニターの画像

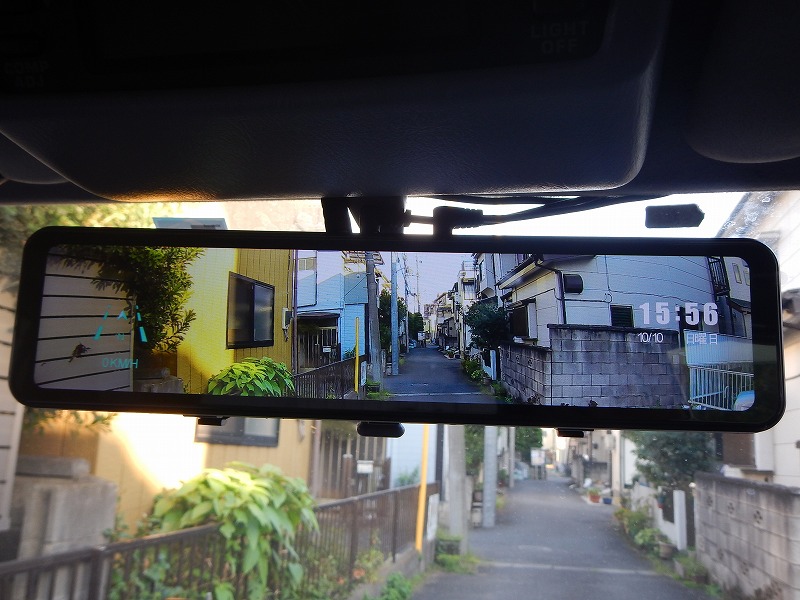

前面モニターの画像

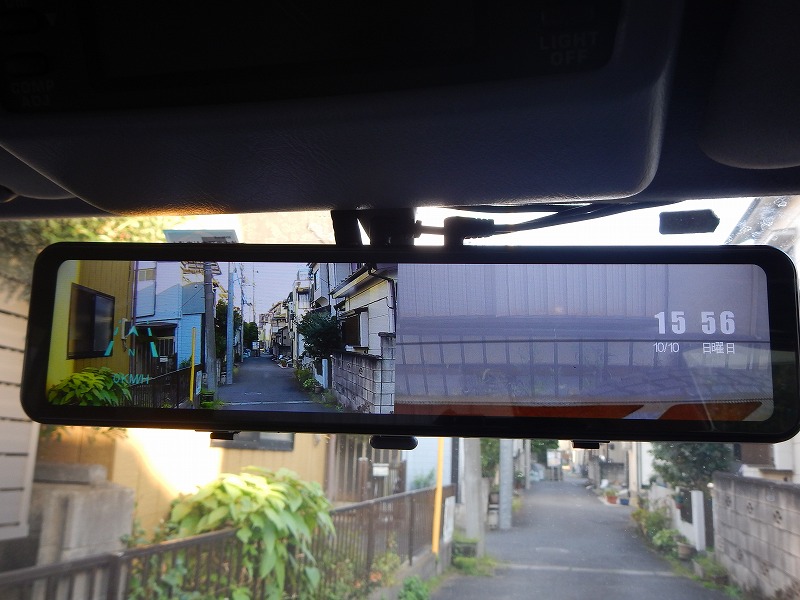

前後モニターの画像

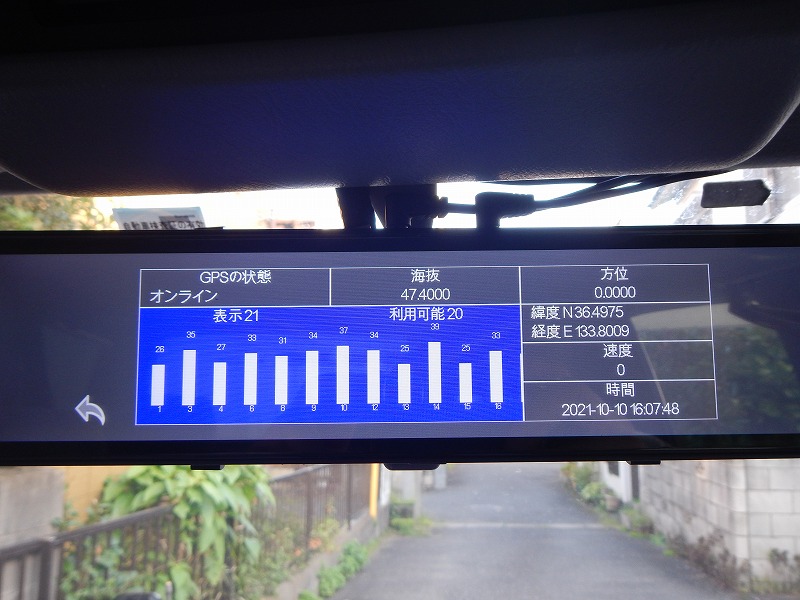

GPS機能等の動作確認も完了。

これで取付け完了！・・・・・っと思ったのですがリアガラスのフィルムが相当劣化していて 白く曇ったように見え、しかもハイラックスのロゴが邪魔で肝心の後ろが見えないと言った感じになていました。

なので別日にリアモニターの取付け位置を車内から車外へ直したいと思います。

早速、リアモニターを取外し車外へ。

コードは名所が分かりませんがゴムホース部分から外へ引きたいと思います。

コードをボムホース内に入れたいので切れ目を入れ中に押し込みます。

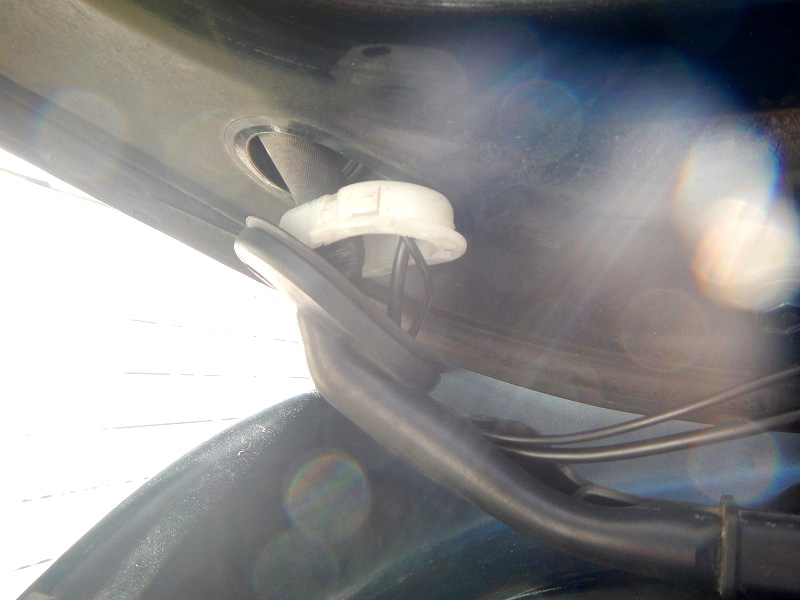

ゴムホースの付け根部分を外しコードを外へ。

外に持って来れました。

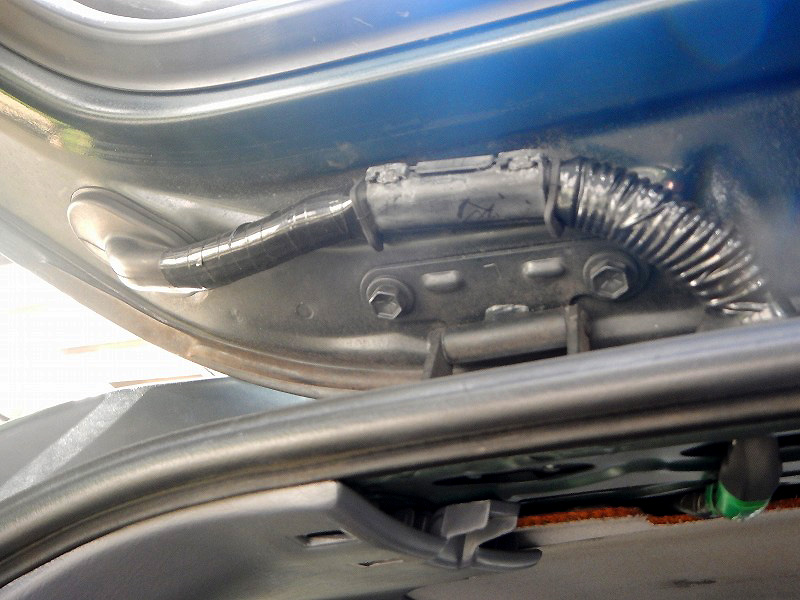

ゴムホースの切れた部分はしっかりテープで補修します。

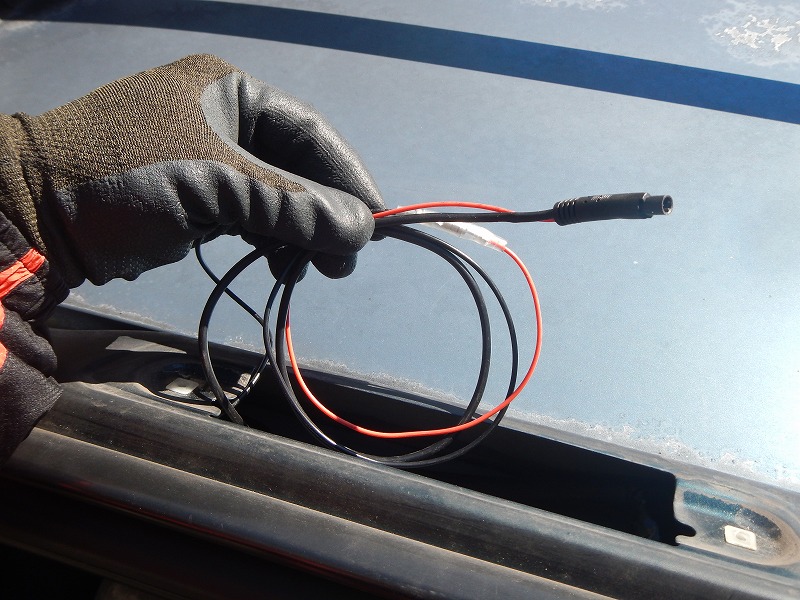

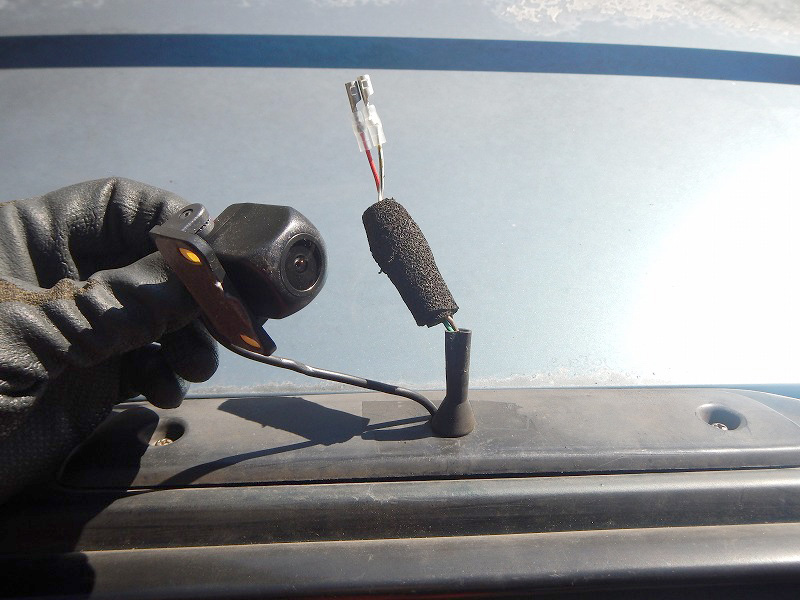

リアウィング内のブレーキランプコードと同じようにバックモニターのコードも出します。

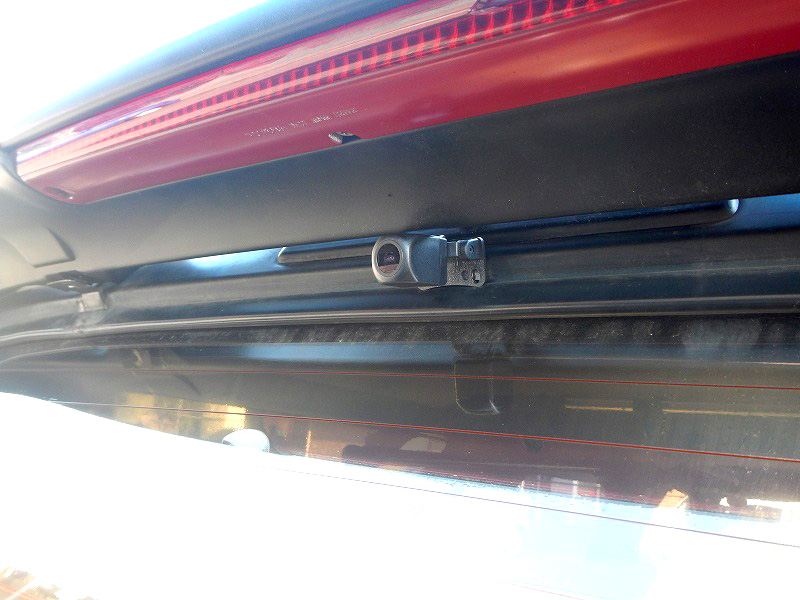

リアモニターをリアウィングの下に取付け完成です。

バックモニターの動画もクッキリした視界で綺麗に見れました。

とりあえず完成しましたが、リアモニターの取付け部分の安定感がいまいちなので 時間を見てがっちり取付たいと思います。
